Тёплый пол heat plus

Состав и принцип действия

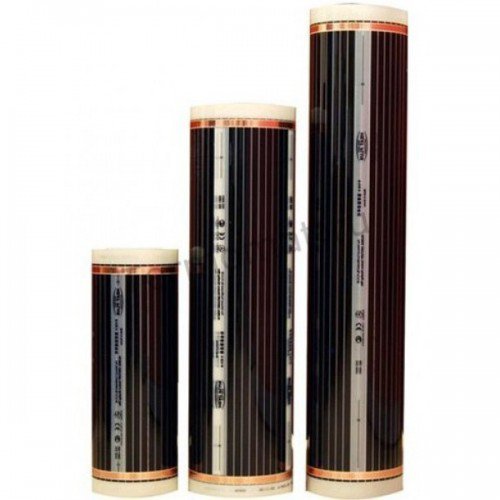

Инфракрасная нагревательная плёнка Heat-Plus состоит из многослойного плёночного материала, в котором карбоновый слой является основным компонентом и при подаче напряжения излучает инфракрасные лучи и тепло.

Инфракрасные лучи при попадании на другие предметы, поверхности или людей (можно сравнить по аналогии с излучением Солнца) нагревают их и, в свою очередь, заставляют излучать инфракрасное тепло. Если говорить другими словами, то все объекты находящиеся в комнате становятся нагревателями. Инфракрасный свет (лучи) продолжает излучаться по комнате до тех пор пока вся его энергия не будет поглощена и все объекты не прогреются и не начнут отражать тепло.  Человек чувствует этот прцесс как тепло.

Обогрев помещений, предметов и людей в основном происходит за счёт ИК излучения, которое не только абсолютно безопасно для человека но и даже полезно.

   Надёжность - гарантия производителя на плёнку составляет 15 лет,  а срок службы нагревательной плёнки     Heat- Plus - более 50 лет. При эксплуатации нету  трущихся и изнашивающихся частей. При механическом повреждении,       например порезе или проколе - выходит из строя лишь повреждённое место, а вся система продолжает работать. Плёнка HEAT-PLUS не подвержена коррозии и разрушению, не боится воды.

Экономичность – ИК плёнка в сравнении с электрическим конвектором экономичнее порядка 30%, а в сравнении с бойлером на 50%,  нет необходимости тратить деньги на ремонт и техническое обслуживание,  для обогрева помещений используется 100% площади плёнки, что даёт возможность поддерживать невысокую  температуру поверхности (пола). Обеспечивается малый расход электроэнергии на м2 площади отапливаемого помещения. Не нужно дополнительное оборудовании и  сложные технические расчёты и коммуникации .

 Качество – плёнка Heat-Plus призведена на самом современном оборудовании в Южной Корее и сертифицирована в Украине, России и многих других странах. На сегодняшний день уже производится и реализовывается третье поколение плёнки, которое является более совершенным,  безопасным и экономичным.

 Безопасность – плёнка при правильном монтаже абсолютно пожаробезопасна и электробезопасна. Максимальная температура на поверхности плёнки в пределах 40-50 °С, что совершенно исключает риск получить ожог.

 Удобный монтаж - плёночный тёплый пол Heat-Plus может монтироваться под любое покрытие  (плитка, доска, ламинит,  линолеум,  ковролин). Монтаж занимает в среднем несколько часов! Руководствуясь инструкцией  по монтажу возможно самостоятельно смонтировать пол . Плёнку Heat-Plus можно смонтировать также под кафель и под покрытие на улице.

 Комфорт – “ноги в тепле, голова в холоде”- тепло распространяется снизу вверх по принципу трёх видов теплообмена  и за счёт большой площади обогрева является наиболее равномерным и оптимальным для здоровья и комфорта  человека – внизу температура наиболее высокая, а вверху меньше .
Тёплый пол Heat-Plus обеспечивает быстрый нагрев помещения – всего за несколько минут после включения достигается теплота на поверхности пола .

Продукция

В Южной Корее производятся несколько марок отопительной пленки Heat-Plus и   дополнительная продукция - теплоотражающая подложка , инструмент, терморегуляторы,  клейкая лента.  В зависимости от назначения, мощность плёнки бывает от 80 Вт до 450 Вт . Плёнка свыше 350 Вт (считается мощная) в основном используется для инфракрасных саун, для тёплого пола или отопления применяется пленка мощностью до 220 Вт.

С 2013 года выпускается новая плёнка - Heat-Plus 12,  являющейся болем  усовершенствованным прототипом хорошо зарекомендовавшей себя плёнки - Heat-Plus 11.

Реальное потребление электрической эенргии плёнкой зависит в первую очередь от площади покрытия,  режима работы терморегулятора, уставленной температуры на терморегуляторе, теплопотерь помещения, и находится в пределах 40-60 Вт на 1 м2.

Монтаж системы отопления "Heat Plus"

Пожалуйста, перед началом работ ознакомьтесь с инструкцией по монтажу! Инструкция поможет Вам правильно  и безопасно установить и эксплуатировать систему отопления «Heat Plus».

1. Меры  предосторожности и безопасности.

• Для подключения необходимо использовать материалы, испытанные и рекомендованные производителем (теплоизоляция Heat Plus, экранирующий и заземляющий слой E-dero «Heat Plus», защитное покрытие «Heat Plus»).
• Не допускается включение системы с не изолированными контактами и местами отреза инфракрасной пленки «Heat Plus».
• Инфракрасная пленка должна располагаться только на свободном от мебели участке помещения.
• Запрещается укладка нагревательной пленки под стационарную корпусную мебель!!!
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Электрическая суммарная мощность системы не должна превышать мощность терморегулятора (не больше!!!).
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается устройство системы обогрева в опасных местах (в ванных и душевых помещениях).
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам.
• Монтаж электрических соединений должен проводить квалифицированный специалист!

2. Предварительная подготовка

• Подготовьте  ровное и сухое основание пола
• Приготовьте инструменты и оборудование (рулетка, маркер, нож, электрическое измерительное оборудование и обжимной инструмент
• Определитесь с местом расположения терморегулятора. Терморегулятор рекомендуется размещать вблизи источника питания (220В), на высоте на более 1,5 м в удобном для управления и контроля месте. На измерения терморегулятора не должны влиять прямые потоки теплого воздуха от других источников тепла, солнечные лучи, сквозняки из дверей и окон
• Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки, нарисуйте план укладки, это поможет Вам определиться с количеством комплектов «Heat Plus» для подключения
• Нарисуйте электрическую схему и рассчитайте максимальный потребляемый ток теплого пола

Пример. для обогрева площади в 10 квадратных метров при использовании пленки удельной мощностью Руд.=220Вт/м² суммарная мощность системы составит Рсум=2200Вт, а ток соответственно Iмакс = Рсум/U = 2200Вт/220В = 10А.

Исходя из этого выбираем терморегулятор с номинальной мощностью не менее 2,2кВт или 10А (желательно иметь 20% запас).

Если суммарная мощность системы отопления превышает допустимую для одного термостата, то необходима установка дополнительного терморегулятора или устанавливать промежуточный контактор.

3. Монтаж системы отопления «Heat Plus»

  Укладку материалов системы отопления производитель, компания "Seggi Century" Co Ltd (Ю.Корея),  рекомендует делать как указано на рисунке


Рис.1 Порядок укладки материалов при монтаже системы обогрева "Heat Plus"

3.1. Установка теплоизоляционного слоя «Heat Plus»

• Теплоизоляционный слой «Heat Plus» отличается от широко распространенных теплоотражающих подложек повышенной влагостойкостью и защитой от конденсата
• После того, как Вы убедились, что основание пола подготовлено для установки (поверхность чистая, без мусора и пыли!) уложите теплоизоляционный слой
• Укрепите теплоизоляцию с помощью распыляющегося клея или двустороннего скотча в зависимости от состояния пола
• Скрепите полосы между собой профессиональной изоляционной лентой Heat Plus на основе синтетического каучука и полиэстера

3.2. Установка инфракрасной пленки «Heat Plus»

• Допускается работа только в обуви с мягкой подошвой. Для передвижения по расстеленной пленке рекомендуется применять листы оргалита или фанеры. Не наступайте на проводку и соединения!
• Распакуйте инфракрасную пленку «Heat Plus» и проверьте наличие всех комплектующих для её монтажа
•  Проверьте сопротивление каждого полосы инфракрасной пленки «Heat Plus», используя тестер. Сопротивление полосы должно соответствовать сопротивлению расчетному Вами по формуле

Пример1: Полоса инфракрасной пленки «Heat Plus» мощностью 220Вт/м², ширина 0,5м, длина 4 метра
Rполосы=220*ширину плёнки*длину полосы=220*0,5*4=440 Ом

Пример2: Полоса инфракрасной пленки «Heat Plus» мощностью 150Вт/м², ширина 0,5м, длина 8 метров
Rполосы=323*ширину плёнки*длину полосы=323*0,5*8=1292 Ом

Показания тестера должны соответствовать расчетным с учетом нормативных допусков

Не продолжайте работ без первичного тестирования каждого элемента

• Поместите рулоны инфракрасной пленки вдоль края комнаты как показано на рисунке (Рис.2). Максимальная площадь одной мерной полосы пленки составляет 8 (восемь) м²

Разверните пленку по длине без перехлеста нагревательных элементов соседних полос.

Отрежьте требуемую длину пленки. Линия отреза обозначена пунктиром и расположена через каждые 20 см.

Зафиксируйте полосы инфракрасной пленки изоляционным скотчем «Heat Plus» для исключения их случайного сдвига.

Качество нагревательной пленки контролируется на производстве, тем не менее, необходимо еще раз убедиться в отсутствии повреждений, возможно возникших при неправильной транспортировке
Изолируйте специальной термостойкой изоляцией линии отреза медного электрода, находящиеся на концах полосы инфракрасной пленки.

Подсоединять провода к пленке можно двумя способами: специальными коннекторами или припаиванием

Способ №1. Соединение коннекторами
3.2.5 Отогните верхний слой изоляции от медной шины затем введите коннектор одной пластинкой между слоями, чтобы был непосредственный контакт с медной шиной

3.2.6 Подсоедините коннекторы к каждому из двух медных электродов, сначала прижав клипсу пальцами, а затем с помощью обжимного инструмента (плоскогубцев)

3.2.7 Подготовьте монтажные провода
Зажмите провод в цилиндрический разъем коннектора обжимными клещами или плоскогубцами

ВНИМАНИЕ: неправильно установленные и плохо закрепленные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя!!!

3.2.8 Соединения изолируйте отрезками бутилкаучуковой изоляционной ленты размером 50x40 мм, которые входят в набор для подключения. Необходимо тщательно прижать место контакта пальцами, при этом не менее 25 мм провода должно быть покрыто изоляцией

Способ №2. Соединение с помощью припоя

3.2.9 Сделайте надрез, отогните верхний слой изоляции от медной шины и обработайте канифолью или паяльным флюсом

3.2.10 Подготовьте монтажные провода, облудите припаиваемый конец провода

3.2.11 Припаяйте провод к шине

3.2.12 Соединения также необходимо с двух сторон за изолировать двумя отрезками бутилкаучуковой изоляционной лентой размером 50 х 40 мм, которые входят в набор для подключения. Необходимо тщательно прижать место контакта пальцами, при этом 25 мм провода должно быть покрыто скотчем

3.2.13 Пайка является более надежным способом электрического соединения, но только качественно выполненная, поэтому если Вы не обладаете нужными навыками – воспользуйтесь коннекторами!

3.2.14 Для каждого соединения, чтобы они не мешали при укладке следующего слоя покрытия, рекомендуется вырезать штрабы в термоизоляции

3.3. Установка экранирующего (заземляющего) слоя «Heat Plus»
Во влажных помещениях, а также помещениях зданий, построенных из сэндвич-панелей, или построенных с применением металлосодержащих материалов (например, стальной арматуры при монолитном способе строительства) существует вероятность возникновения индуктивного тока. В данных случаях на пленку необходимо нанести экранирующее покрытие и заземлить кабель для нейтрализации индуктивного тока. Экранирующий слой представляет собой основу из гибкого полиэстера с нанесенным на него графитовым покрытием

Строго рекомендуется использовать в помещениях, предназначенных для детей, пожилых людей и беременных женщин!

Поставляется в рулонах шириной 1м.

3.3.1 Поместите рулон экранирующего слоя на уже установленную инфракрасную пленку "Heat Plus"

3.3.2 Совместите края нагревательного и экранирующего слоя. Зафиксируйте экранирующий слой на нагревательной пленке. По мере размотки рулона следите, чтобы заземляющий слой шел строго параллельно нагревательной пленке.
Отрежьте ножом или ножницами требуемую длину слоя.

3.3.3 Подготовьте заземляющий провод. Подсоедините подготовленный провод к заземляющему слою. Изолируйте контакт.

3.3.4 Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или вырезанный в теплоизоляции штроб, начиная с самой отдаленной от монтажной коробки полосы пленки. Закрепляют их скотчем.

Примечание: Монтажные управляющие провода ни в коем случае не должны соприкасаться с нагревательным элементом.

3.4 Установка защитного теплораспределяющего слоя "НЕАТ PLUS"

В качестве защитного теплораспределяющего слоя наилучшие результаты показывают полиэтиленовые и особенно каменные панели "Heat Plus". При минимальной толщине, покрытие "Heat Plus" обеспечивает максимальную механическую прочность и защиту нагревательной пленки от перегрева.

При использование мягких напольных покрытий (ковролин, линолеум, ПВХ плитка и др) применение защитного теплораспределяющего слоя "Heat Plus" является обязательным и достаточным условием (не требуется использование в качестве защиты стекломагниевого листа, ДВП, ГВЛ и т.п.).

Полиэтиленовая панель

Высококачественное защитное покрытие, где полиэтилен прессуется под действием высоких температур, используемое после нанесения пленки и перед настилкой линолеума.

Материал: полиэтилен высокого давления

Размеры: 100см x 100см x 0,2см Каменная панель

Защитное покрытие с применением каменной крошки, закрепляемой клеем EVA, используемое после нанесения пленки и перед настилкой линолеума.

Материал: каменная крошка +клей EVA

Размеры: 100см x 100см x 0,2см

3.4.1 Разложите поверх нагревательной пленки листы защитного покрытия "Heat Plus".
Подгоните по размеру, обрезая ножом лишние участки. При обрезке подкладывайте твердую плоскую поверхность (фанеру, доску и тп).

3.4.2 Зафиксируйте листы скотчем. Листы защитного покрытия "Heat Plus" должны располагаться встык. Листы скрепляются между собой липкой лентой OPP.

4. Установка напольного покрытия
4.1 В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола "Heat Plus", должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Обязательно при укладке оставляйте зазор между покрытием и стенами для возможного расширения. Для более подробной консультации обратитесь к изготовителю покрытия.

При использовании инфракрасной пленки "Heat Plus" учтите, что предельная температура нагрева ламинированного паркета составляет 27 °С. Под ковриками или мебелью температура покрытия может превысить предел, ограниченный установками терморегулятора. Для более подробной консультации обратитесь к изготовителю покрытия.

4.2 После завершения укладки финишного покрытия еще раз протестируйте теплый пол, чтобы убедиться, что никакие соединения не были нарушены. Затем можете подключать систему к термостату и проверить работу теплого пола от сети.

4.3 При необходимости нанесите предупреждающие надписи вблизи термостата
